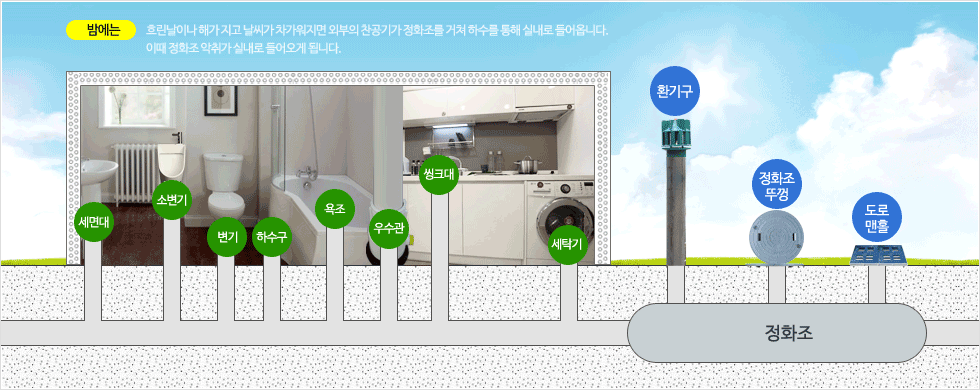

현재 사용되고 있는 트랩은 수봉식 트랩으로서, 이 트랩은 위생기구에서 배수된 물을 기구하부 배관에 물을 저장할 수 있도록 P, U, S 등의

형태의 배관 모양을 만들어 이렇게 고인물을 이용하여 하수도에서 발생하는 하수가스, 악취, 해충들의 실내로의 침입을 방지한다.

2) 트랩의 봉수 파괴 원인

수봉식 트랩의 공기 차단 기능은 봉수에 있다.

배수를 이용한 단순한 방법으로 봉수는 유지되지만 각종 원인에 의하여 봉수는 손실되기도 하여 결국 봉수의 파괴(봉수의 수면이 디프의

레벨보다 낮아져 공기가 통과할 수 있게 되는 상태)에 이르게 되어 트랩으로서의 공기 차단 기능을 상실하게 된다.

봉수의 변동 도중에 발생하는 순간적인 공기의 통과(순간봉수파괴)는 일반적으로 봉수 파괴로 취급하지 않는다.

봉수 파괴는 배수로 인한 수직관내의 압력변동에 큰 영향을 받으며 트랩의 봉수 파괴 주요 원인은 다음과 같다.

① 유도 사이펀 작용

-흡출 작용: 수직관 가까이에 기구가 설치되어 있을 때 수직관 위로부터 일시에 다량의 물이 낙하하면 그 배수직관과 수평관의 연결부에

순간적으로 발생된 부압에 의하여 수평관내의 공기는 수직관쪽으로 유인되어 봉수가 흡입 배출된다. 이를 유도 사이펀 작용이라고도 한다.

유도사이폰 작용에 의한

봉수손실 -흡출작용(수직관 내 부압)

-분출 작용: 배수 수평지관 또는 수직관내에 일시에 다량의 배수가 흘러내려 정압이 작용하여 트랩 속 봉수를 공기의 압력에 의해 역으로

실내쪽으로 역류시키는 현상을 말한다.

유도사이폰 작용에 의한

봉수손실 -분출작용(수직관 내 정압)

또한 금지되지는 않았지만 좋지 못한 설치 예로서, 용기에 모아 씻는 상태로서 사용되는 세면기 배수관에서의 S트랩을 들수 있다.

이는 앞서 언급한 자기사이폰 작용에 의한 봉수파괴 때문이다.

또 하나의 좋지 못한 예로, 거의 물을 사용하지 않는 화장실 등의 증발작용에 의한 봉수파괴가 쉬운 바닥배수 트랩 등을 들 수 있다.

즉 물이 거의 흐르지 않는 곳에 설치되는 트랩의 봉수는 증발에 의해 봉수가 없어지기 때문에 이러한 곳에 트랩을 설치할 때는 트랩

봉수보급장치 등에 의해 자동적으로 봉수를 보급할 수 있게 하여야 한다.
